▒ 주요특징 ▒

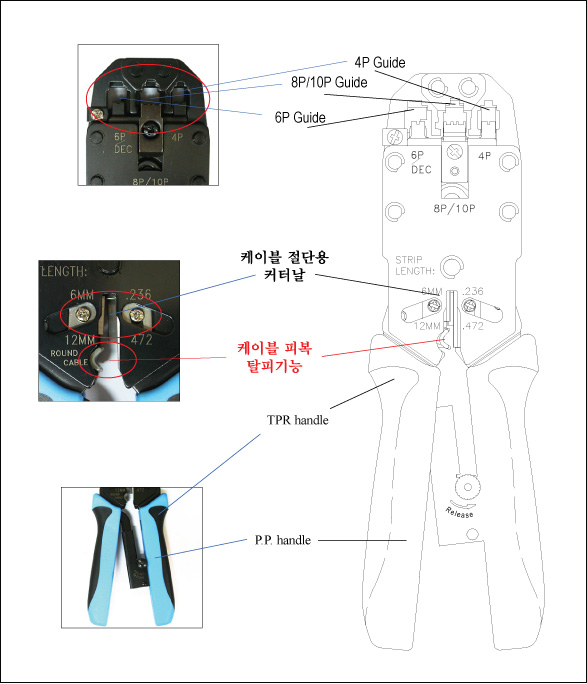

  • 4P/6P/8P/10P 플러그 모두 작업 가능
  • 6P DEC 플러그 작업 가능

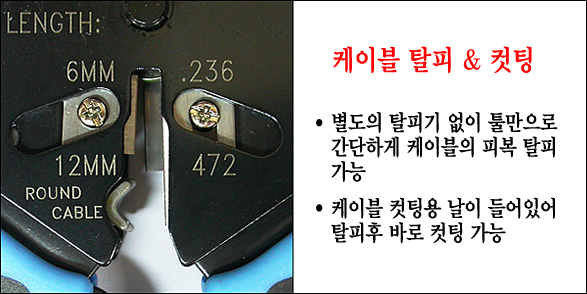

  • 케이블 탈피기능 및 컷팅 기능 내장

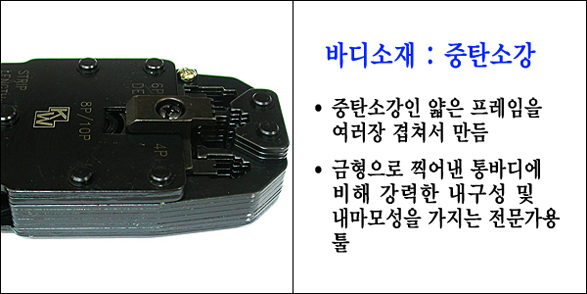

  • 중탄소강 프레임을 여러장 겹쳐서 만든 강력한 바디
  • 기어가 있어 적은 힘으로 플러그 작업 가능
  • 다양한 기능의 최고급형 툴





▒ 제품설명 ▒







    사용설명서

    Non-Ratchet Type : 잠김장치를 제거하여 손잡이를 열어 놓습니다.
    Ratchat Type : 손잡이가 멈출 때까지 눌러서 손잡이를 열어 놓습니다.

    • Modular 케이블 절단

      공구 절단기의 칼날이 눈에 보이는 방향으로 위치하여 원하는 길이의 Modular
      케이블을 절단하십시오. 케이블의 절단면이 비스듬하지 않게
      바르게 잘라내십시오.

    • UTP/STP 케이블을 정확하고 안전하게 탈피하기 위해서는 HT-501A,
    HT-308을 사용하시면 편리합니다    .

    1. Modular 케이블 탈피 :

      1a. 4P/6P 케이블은 공구 탈피기의 양날쪽으로 삽입하고 정지가이드
      에 닿을 때까지 삽입 하십시오.

      1b. 8P/10P 케이블은 공구 탈피기의 양날쪽으로 삽입하고 짧은 날에
      조금 못미칠 정도로 삽입 하십시오.

    2. 케이블을 수평으로 유지한 상태로 손잡이가 멈출 때까지 누른 후 케이블을
    잡아당겨 빼내십시오.

    3. 케이블의 외피를 벗겨낸후, 탈피된 케이블을 플러그에 삽입하고 단선의
    좌우가 플러그 양쪽 끝에 정확히 위치하게 하십시오.

    4. 케이블을 삽입한 Modular 플러그를 공구의 홀더에 삽입하십시오. 이때
    탈피된 Wire가 탭과 금색핀 사이에 있어야 합니다.
    손잡이가 멈출 때까지 누르십시오.

    5. Crimping된 Modular 플러그를 공구에서 분리하십시오.

    6. Crimping 작업시 부정확한 작동을 하여 Ratchet이 멈추었을 때 Screw를
    시계반대 방향으로 돌려 Ratchet를 release 시킬 수 있습니다.

    7. "DEC" Plug를 crimping 작업할 때는 상기 1~3단계를 진행하고 6P홀더
    왼쪽에 있는 screw를 제거한 후 "DEC" Plug와 Cable을 6P 홀더에 넣고
    손잡이가 멈출 때까지 눌러줍니다.

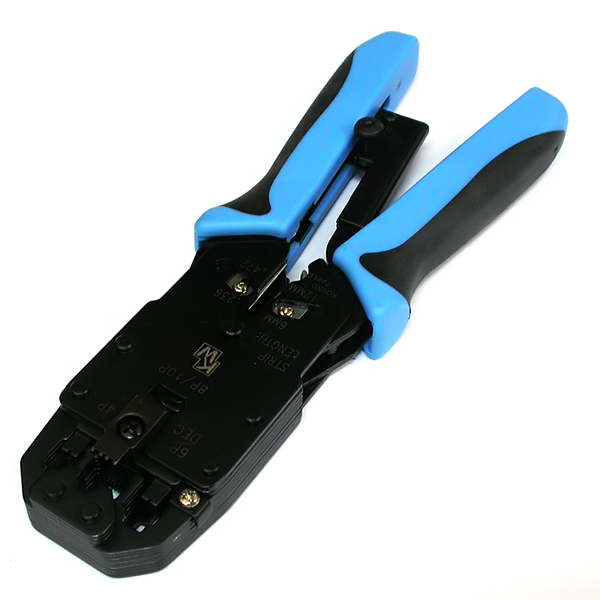

모델명HANLONG KHT-200R 랜툴
제조사/수입사HANLONG품질보증기준제품 상세페이지 참조
제조사 AS안내A/S 센터가 등록되어 있지 않습니다.
(주)가이드컴 1544-1090으로 문의주세요.		제조국중국
정격전압/소비전력제품 상세 페이지 참조크기/무게제품 상세페이지 참조
